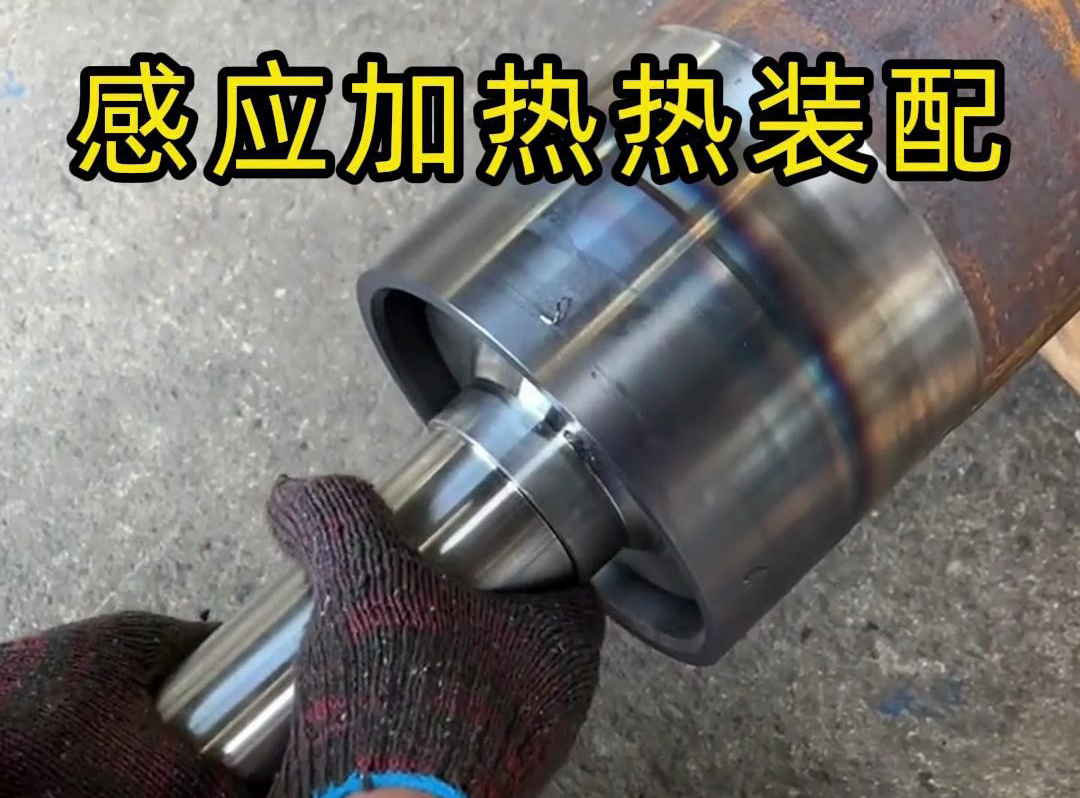

在機械裝配中，鋼管與軸、套筒的過盈配合（如傳動軸與鋼管的連接、液壓管路與套筒的固定）需通過 “強制裝配” 實現緊密結合，但冷態壓裝易導致鋼管變形或配合件損傷。高頻加熱機憑借 “局部快速加熱 - 鋼管熱擴 - 壓力裝配” 的工藝邏輯，通過精準控制鋼管熱膨脹量，實現過盈配合的高效、無損裝配，成為過盈連接的優選方案。
鋼管（多為低碳鋼、合金鋼）與配合件（軸或套筒）的過盈配合依賴冷態下的尺寸差（過盈量通常 0.05-0.2mm），高頻加熱熱擴的原理是通過加熱使鋼管內徑膨脹，暫時消除過盈量：
高頻感應生熱：將高頻加熱機的環形線圈套在鋼管待裝配部位（長度通常 50-200mm），10-30kHz 高頻電流產生交變磁場，鋼管內部產生渦流快速升溫，30-60 秒內即可達到 80-200℃（根據過盈量計算所需溫度）；
定向熱膨脹：金屬熱膨脹特性使鋼管內徑隨溫度升高而增大（碳鋼線膨脹系數約 11×10??/℃），例如：φ100mm 鋼管加熱至 150℃時，內徑膨脹量≈0.17mm（足以抵消 0.05-0.2mm 的過盈量），過盈配合轉變?yōu)殚g隙配合（間隙 0.02-0.05mm）；
壓力裝配固定：在鋼管熱態下（保持膨脹狀態），通過液壓機或手動壓力裝置將配合件（軸或套筒）推入鋼管內部，冷卻后鋼管收縮，依靠過盈量恢復實現緊密結合，無需額外固定即可承受軸向力與扭矩。
為確保裝配精度與連接強度，高頻加熱熱擴需精準控制以下參數：
溫度過高會導致鋼管過度膨脹（冷卻后收縮不均）或性能下降（如超過 250℃可能引發碳鋼退火），溫度過低則無法消除過盈量（裝配阻力大）。計算公式為：
所需加熱溫度 T=（過盈量 δ+ 預留間隙 Δ）/(α×D)
（α 為線膨脹系數，D 為鋼管內徑，Δ 為裝配預留間隙，通常 0.02-0.05mm）
鋼管熱擴只需加熱與配合件接觸的局部區域（長度略長于配合件 5-10mm），避免整體加熱導致的非裝配區變形：
鋼管熱擴后需在冷卻收縮前完成裝配，且壓力需適中（過大易損傷配合件，過小無法到位）：
| 對比項 | 高頻加熱熱擴裝配 | 冷態壓裝 | 烘箱整體加熱熱裝 |
|---|
| 裝配難度 | 間隙配合，壓力小（≤2MPa） | 過盈配合，壓力大（≥5MPa） | 加熱后需快速操作，難度高 |
| 工件損傷 | 無變形、無劃痕，合格率 99%+ | 鋼管易癟陷，配合件易劃傷 | 整體加熱導致非裝配區變形 |
| 效率 | 單件加熱 + 裝配≤2 分鐘 | 單件壓裝需 3-5 分鐘（含定位） | 加熱需 30-60 分鐘，效率極低 |
| 能耗 | 單根 φ100mm 鋼管耗電≈0.2 度 | 無能耗，但設備磨損大 | 烘箱加熱耗電 5-10 度，能耗高 |
高頻加熱熱擴裝配在多領域展現實用價值：
機械傳動：傳動軸與鋼管的過盈連接（如起重機伸縮臂、機床主軸），裝配后可傳遞≥500N?m 扭矩；
液壓管路：高壓油管與套筒的密封裝配，熱擴后配合面貼合緊密，耐壓≥30MPa 無泄漏；
鋼結構連接：大型鋼管與法蘭的過盈固定，避免焊接導致的應力集中，適合振動工況（如橋梁支座）。
高頻加熱鋼管熱擴裝配工藝的核心價值，在于以 “局部精準加熱” 實現過盈配合的 “無損化、高效化”。相比傳統工藝，它既避免了冷裝的強制變形，又解決了整體加熱的能耗高、效率低問題，為鋼管與配合件的過盈連接提供了兼顧質量與成本的理想方案，尤其適合批量裝配場景中的精度與效率要求。
