在銅制品加工領域，人工焊接面臨效率低、一致性差、勞動強度大等問題。這款銅件自動化焊接設備通過振動盤上料 + 多工位旋轉 + 高頻焊接的全流程自動化設計，實現銅座子、釬料、銅帽等組件的精準裝配與焊接，全程無需人工干預，為規模化生產提供高效、穩定的焊接解決方案。
振動盤上料模塊：
旋轉裝置多工位平臺：
銅座子上料 → 2. 釬料裝配 → 3. 銅帽定位 → 4. 助焊劑噴涂 → 5. 預加熱 → 6. 高頻焊接 → 7. 冷卻檢測 → 8. 成品下料。
高頻焊接模塊：
PLC + 觸摸屏人機界面：
視覺檢測聯動：
分段式加熱策略：
預加熱階段：功率 10kW，加熱 2 秒，使銅件表面溫度升至 400℃（激活助焊劑）；
快速熔焊階段：功率 20kW，加熱 3 秒，釬料熔化后迅速填充焊接間隙；
保溫冷卻階段：功率 5kW，維持 2 秒后自然冷卻，避免急冷導致的焊接應力。

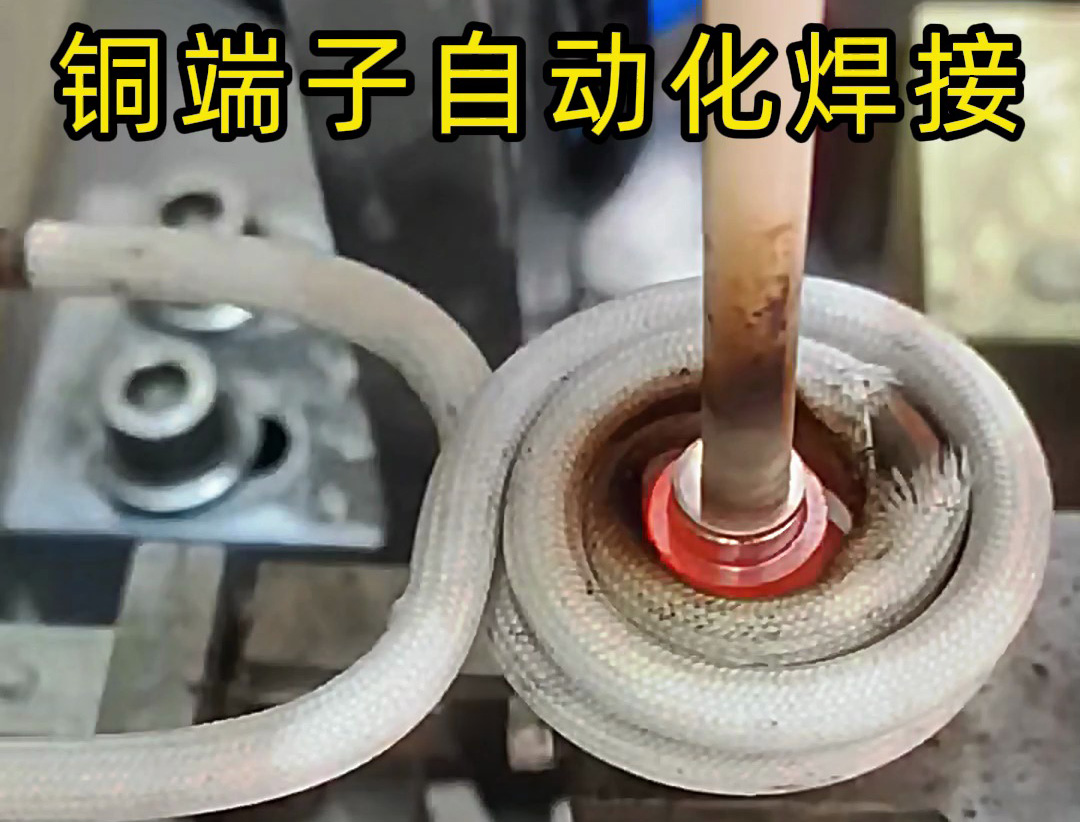

工藝參數示例（以銅端子焊接為例）：
| 工件材質 | 釬料類型 | 焊接功率 | 總耗時 | 焊點直徑 | 導電率 |
|---|
| T2 紫銅 | 銀磷銅 | 18kW | 8 秒 | Φ2.5mm | ≥95% IACS |
| 維度 | 自動化焊接設備 | 人工焊接（烙鐵 / 火焰） |
|---|
| 產能 | 3000-5000 件 / 8 小時 | 500-800 件 / 8 小時 |
| 不良率 | ≤1% | 5%-8% |
| 人工成本 | 無需焊接技工 | 需熟練工，月薪 8000 + 元 |
| 能耗 | 0.2-0.5kWh / 件 | 1-2kWh / 件 |
| 焊接一致性 | 焊點尺寸偏差≤5% | 偏差 15%-20% |
| 型號 | 適用工件尺寸 | 功率 | 外形尺寸（L×W×H） | 重量 |
|---|
| HT-TZ-20 | ≤Φ30mm | 20kW | 2000×1500×1800mm | 800kg |
| HT-TZ-30 | ≤Φ50mm | 30kW | 2500×1800×2000mm | 1200kg |
多品種兼容：設計快換式夾具模塊，10 分鐘內完成不同規格銅件的工裝切換；
環保升級：配置煙塵凈化系統（過濾效率≥99%），符合 ISO 14001 環保標準；
智能化集成：對接 MES 系統，實時上傳生產數據（產能、不良率、能耗等），支持遠程運維。
這款銅件自動化焊接設備以 “無人化、高精度、高效率” 為核心，重新定義了銅制品焊接的生產范式。其全流程自動化設計不僅解放了人力，更通過工藝參數的精準控制與質量追溯體系，為高端銅件制造提供了可靠保障。對于追求規?；⒅悄芑a(chǎn)的企業而言，該設備是提升競爭力的關鍵引擎。歡迎聯系我們獲取定制方案與試焊樣品！
